Capacitors => Macintosh SE/30

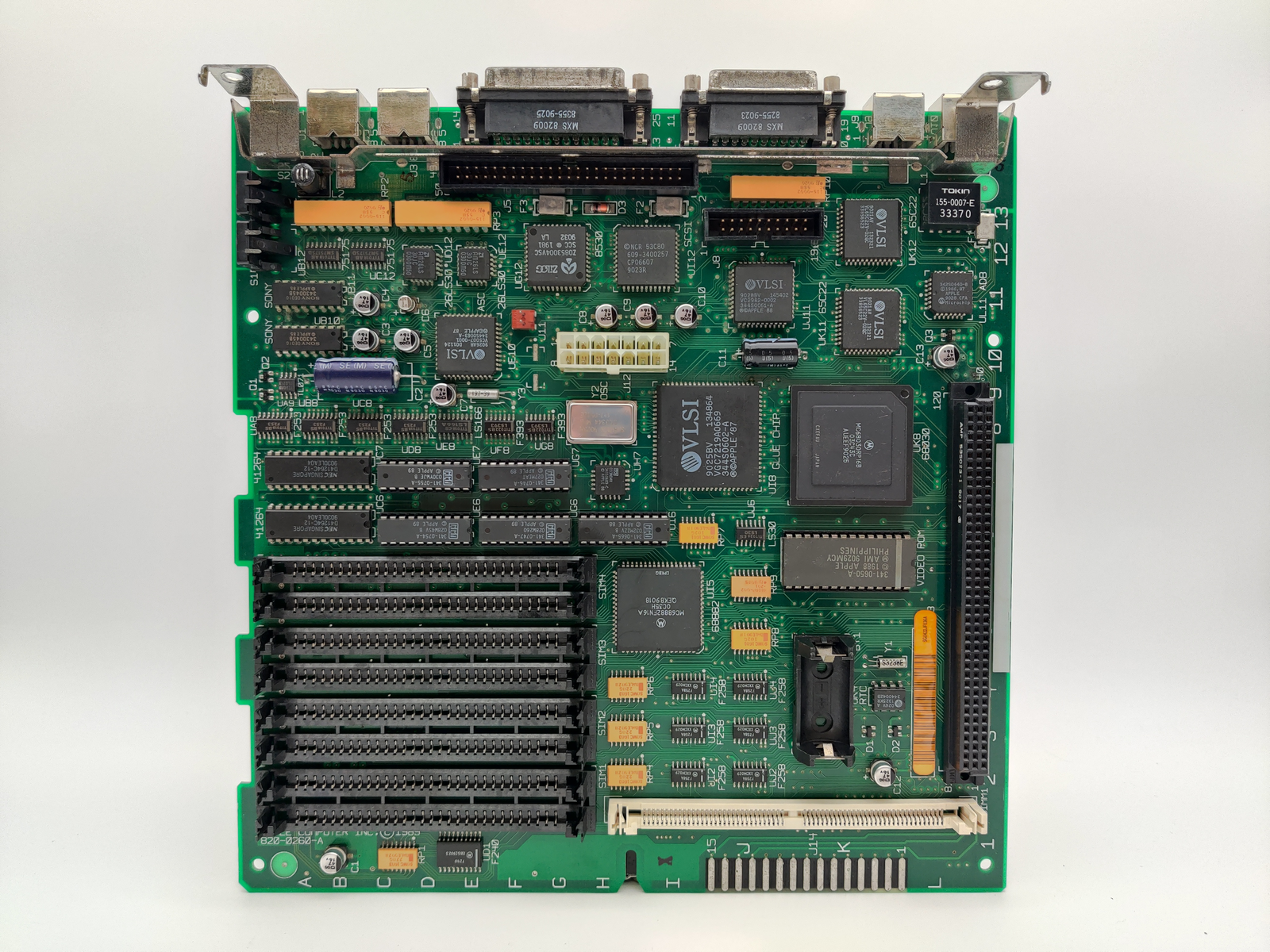

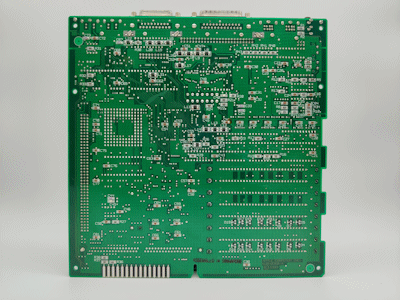

Macintosh SE/30 Logic Board - Front Macintosh SE/30 Logic Board - Back

Designator Mounting Type Package Capacity Voltage Dimensions Lead Spacing Landing Size Brand Series Chemistry
C1 surface mount radial can 47uF 16V 6.3mm x 5.7mm 6.6mm x 6.6mm United Chemi-Con OG aluminum electrolytic
C2 through hole axial 470uF 16V 10mm x 21mm Nichicon SE aluminum electrolytic
C3 surface mount radial can 47uF 16V 6.3mm x 5.7mm 6.6mm x 6.6mm United Chemi-Con OG aluminum electrolytic
C4 surface mount radial can 47uF 16V 6.3mm x 5.7mm 6.6mm x 6.6mm United Chemi-Con OG aluminum electrolytic
C5 surface mount radial can 47uF 16V 6.3mm x 5.7mm 6.6mm x 6.6mm United Chemi-Con OG aluminum electrolytic
C6 surface mount radial can 1uF 50V 5mm x 5.2mm 4.3mm x 4.3mm United Chemi-Con ? U2 aluminum electrolytic
C7 surface mount radial can 47uF 16V 6.3mm x 5.7mm 6.6mm x 6.6mm United Chemi-Con OG aluminum electrolytic
C8 surface mount radial can 47uF 16V 6.3mm x 5.7mm 6.6mm x 6.6mm United Chemi-Con OG aluminum electrolytic
C9 surface mount radial can 47uF 16V 6.3mm x 5.7mm 6.6mm x 6.6mm United Chemi-Con OG aluminum electrolytic
C10 surface mount radial can 47uF 16V 6.3mm x 5.7mm 6.6mm x 6.6mm United Chemi-Con OG aluminum electrolytic
C11 through hole axial 220uF 16V 8mm x 16mm Nichicon U(5) aluminum electrolytic
C12 surface mount radial can 47uF 16V 6.3mm x 5.7mm 6.6mm x 6.6mm United Chemi-Con OG aluminum electrolytic
C13 surface mount radial can 47uF 16V 6.3mm x 5.7mm 6.6mm x 6.6mm United Chemi-Con OG aluminum electrolytic
